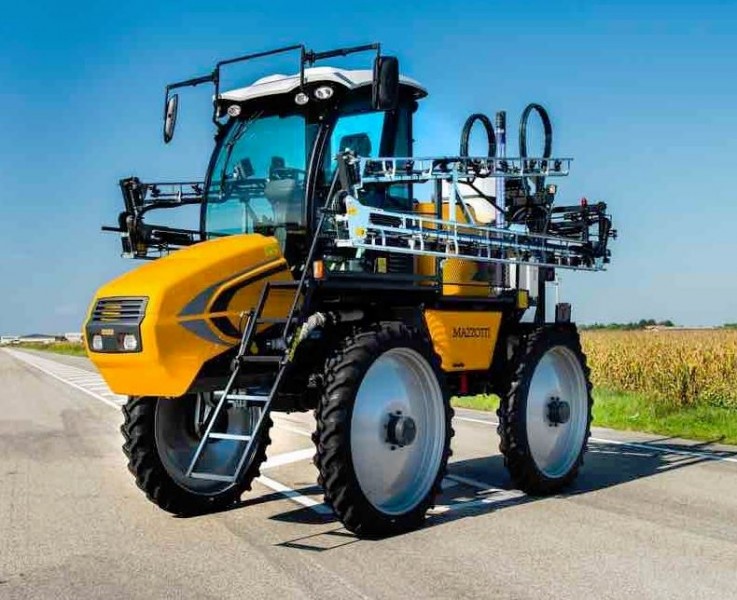

Seria IBIS 2180 P/M o mașină autopropulsată concepută și dezvoltată pentru horticultură și zonele în care greutatea, manevrabilitatea și puterea sunt caracteristici câștigătoare pentru performanță eficientă.

Aceasta este disponibilă în versiunea cu transmisie hidrostatică P, iar în versiunea M, cu transmisie mecanică finală. IBIS 2180 P / M este mijlocul pentru tratamente rapide în cele mai dificile condiții de pantă și de tracțiune.

Transmisie

O transmisie SAUER – POCLAIN care acționează toate cele patru roți a fost concepută pentru a oferi tracțiune în cele mai dificile situații. Mașina este livrată cu o cutie de viteze cu patru viteze la viteză de până la 39 kph cu un sistem anti-alunecare Poclain SmartDrive în varianta standard. Poziționarea atentă a rezervoarelor și a altor componente pe cadrul asigură ca greutatea scăzută de doar 6500 kg să fie distribuită uniform 50/50 între față și spate în mai nefavorabile condiții, cu brațele deschise și cu rezervoarele pline.

Distribuția greutății este esențială pentru asigurarea tracțiunii bune în timpul funcționării și pentru a reduce compactarea solului la minim.

Fiabilitate

Experiența de specialitate acumulată în ultimele 3 decenii dedicată proiectării mașinilor de erbicidat autopropulsate este un motiv important pentru care puteți avea încredere în fiabilitatea mașinilor noastre. Un alt argument este certificarea ISO 9001 pe care compania noastră a obținut-o acum câțiva ani. Alegerea partenerilor noștri a cerut întotdeauna ca aceștia să fie companii certificate care împărtășesc aceleași standarde de fiabilitate.

Partenerii Mazzotti includ Sauer -Poclain -Perkins

Reglarea Hidraulică a Ecartamentului

Modul standard de a regla ecartamentul este de a ridica vehiculul cu un dispozitiv hidraulic de ridicare corespunzător și de a extinde axul cu ajutorul cilindrilor hidraulici controlați de la distantă.



2180 P



Reglarea Automata a Ecartamentului

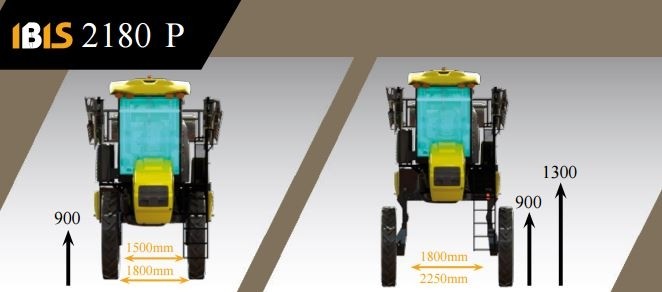

Pentru schimbări frecvente a ecartamentului, există un sistem disponibil pentru ambele variante de ecartament de 1500 / 1800mm și de 1800 / 2250mm care permite ca reglajele să fie făcute în mod automat din cabină.

Ecartamentul poate fi reglat în două game predefinite: de la 1500 la 1800mm și de la 1800 la 2250mm.

Versatilitate Standard

Seria IBIS P poate fi construită pentru a satisface cerințele dumneavoastră, cu diferite ecartamente și gardă la sol pentru a adapta mașina la culturi, indiferent dacă sunt horticole sau de cereale. În versiunea standard, aceasta este prevăzută cu un ecartament între 1500 și 1800mm și o gardă la sol de 1000mm.

Ecartamentul de 1500mm se recomandă în special pentru uz horticol. Anvelope față și spate de 270/95 R42, cu o gamă largă de anvelope alternative disponibile

Opțiuni

Seria P poate fi livrată cu o garda la sol de 1300, 1500 sau chiar 1700mm.

Ecartamentul este crescut la 1800/2250, atunci când garda la sol este mai mari decât standardul

Manevrabilitate

Raza de dirijare

Ampatamentul de doar 3000mm, combinat cu 4 roti directoare permit seriei IBIS să atingă raze foarte mici raze de direcție. Acest lucru este esențial atunci când se execută manevrele în spații închise. Cu 4 roți directoare, intrarea pe câmpul poate fi realizată mai rapid și fără a deteriora culturile, deoarece roțile din spate urmează întotdeauna roțile din față. Raza de direcție exterioară a seriei IBIS P standard este foarte mică de doar 5300mm, un ecartament de 1800mm.

3 Moduri de manevrabilitate

3 sisteme de direcție

4 roțile directoare pentru manevre în timpul operării.

4 roți directoare pentru manevre specifice.

2 roțile directoare în timpul operării și pe drum.

Comutare rapidă și intuitivă între direcție pe 2 și 4 roți prin intermediul unei pedale din cabină.

Sistemul de direcție al vehiculului este foarte important.

Cele patru roți directoare permit roților din spate să urmeze roțile din față, limitând compactarea solului la o singură urmă. În modul macara, patru roți directoare pot fi foarte utile în desfășurarea manevrelor incomode pe teren plat sau pe dealuri.

MOTOR

Motoare puternice JCB 165 CP Tier 3 / a sau 175 CP Tier 3 / b. Motorul este montat frontal atât pentru a oferi o vizibilitate fără restricții a roților din față, cât și pentru a facilita întreținerea.

Răcirea

Montarea radiatoarele în laterale previne înfundarea lor pe măsură ce vehiculul se deplasează prin culturi, iar circuitele separate pentru răcirea motorului, uleiul hidraulic și aerul condiționat garantează o maximă eficiență.

Poziționare

Două compartimente sunt poziționate pe părțile laterale ale mașinii. Compartimentul din dreapta conține o pompă în 6 trepte cu capacitate de 280 l /min. Compartimentul de stânga conține toate funcțiile pentru umplerea cu apă sau cu produse chimice, operate de la un panou amplasat convenabil.

CABINA

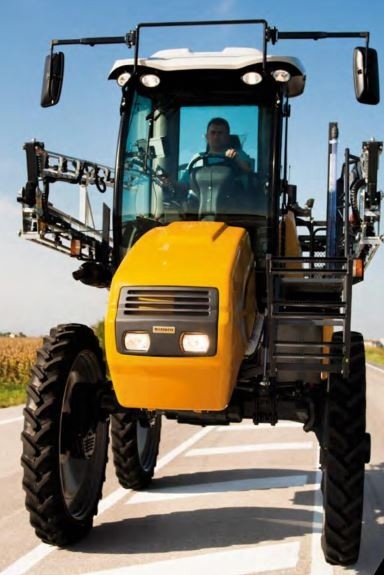

O cabină spațioasă, cu vizibilitate mare în față, spate și laterale. Cabina este prevăzută în versiunea standard cu nivelul 4 de siguranță, cel mai înalt nivel impus de standardele europene.

Aceasta este presurizată și cu un filtru de carbon activ pentru circulația perfectă a aerului în cabina. Acesta prevede, de asemenea, aer condiționat și sisteme de izolare fonică, un joystick ergonomic pe cotiera scaunului șoferului și un computer, toate ușor accesibile. Vizibilitate clară a roților face ușoară poziționarea vehiculului pe sol, iar când brațele sunt strânse pentru transport, acestea nu obstrucționează vizibilitatea drumului.

Rezervoare

Rezervoarele sunt poziționate pe cadru luând în considerare nevoia de accesibilitate și distribuția ideală a greutății pe axe.



Rezervoare apă

Principalele rezervoare au o capacitate maximă de 2650 litri (2514) și 3150 P litri (3014) iar rezervorul de spălare a circuitului are o capacitate de 260 de litri.

Rezervoare combustibil și ulei

Rezervorul de combustibil cu o capacitate de 170 de litri conferă mașinii o gamă largă de operare. Capacitatea mare a rezervorului de ulei hidraulic, de 164 litri, a fost concepută pentru a reduce timpii de răcire și astfel pentru a evita supraîncălzirea ca urmare a presiunilor ridicate de operare

Umplerea Premix

Un pre-mixer rapid, de 40 litri cu ridicare hidraulică pentru încărcarea produselor chimice ce urmează a fi amestecate în rezervor, complet cuduze de spălare a rezervorului.

Pompa sau Hidrant

Rezervorul de apă poate fi umplut prin intermediul unei pompe care furnizează 280 l / min, sau prin conectarea de 2” la un hidrant de apă, care furnizează apă cu ajutorul presiunii externe. Echipamentul standard include un filtru ecologic și 6 metri de furtun pentru umplere cu apă.

Ridicarea

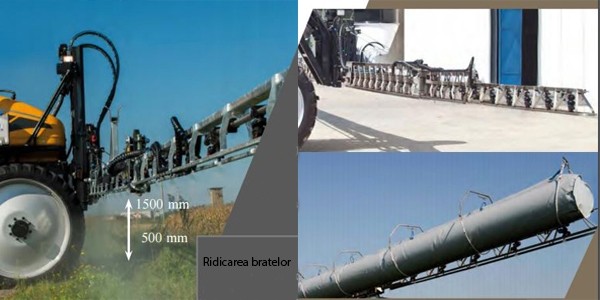

Un sistem de ridicare verticală cu cursă lungă și amortizare pentru a ridica brațul de la 500 la 1500mm de la sol. Sistemul de ridicare sprijină brațele până la 21 mt.

Cadrul central

Un cadru robust centrală cu o hidraulic-blocare sistem eficient de auto-nivelare.

O atenție specială a fost acordată protejării structurii centrale și a brațului, cu un proces de vopsire prin cataforeză (prin scufundare), care include sablare, 2 cicluri de spălare, tratament anti-rugină și 2 straturi de vopsea, urmată de tratare într-un cuptor.

Brațele

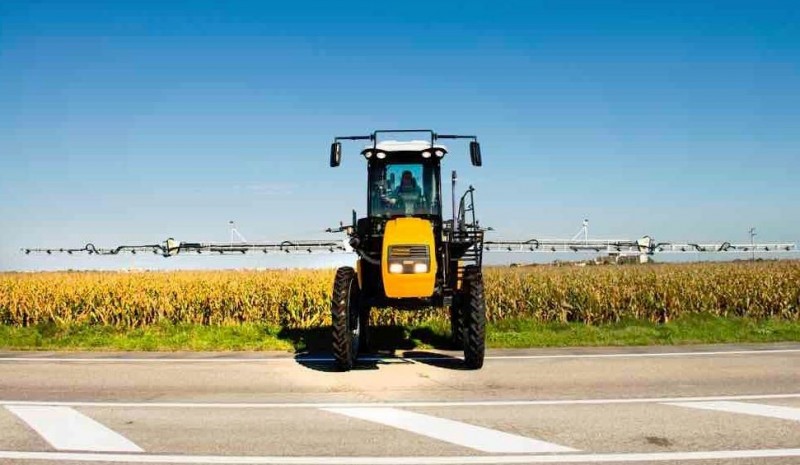

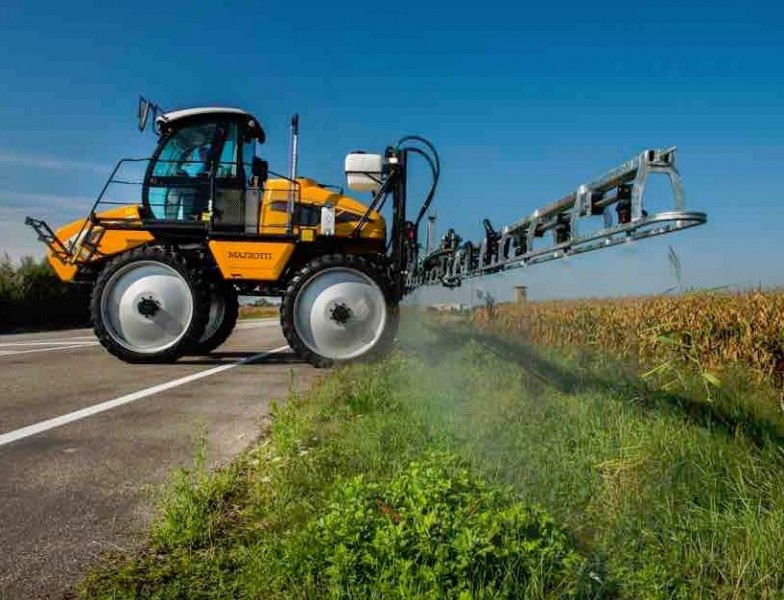

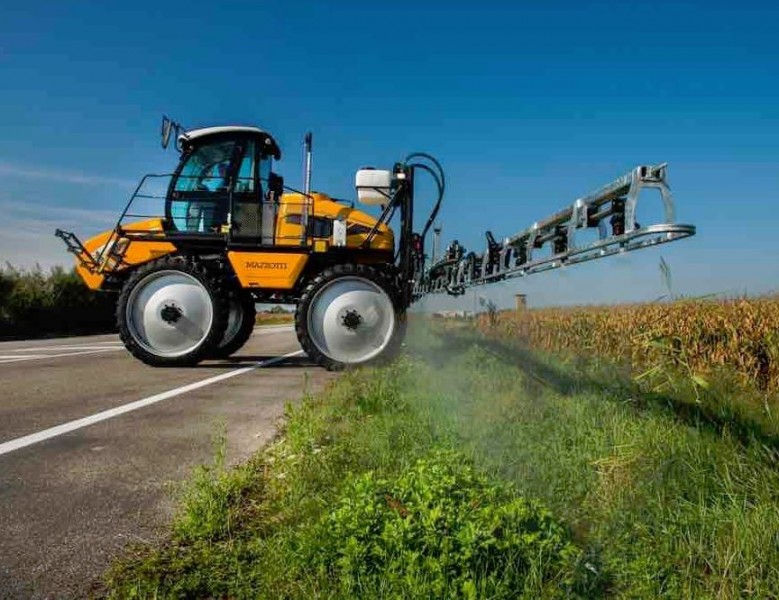

Ibis 2180 P / M acceptă brațe cu zăbrele seria Ti-M echipate în varianta standard cu brațe cu geometrie variabilă, cu un acumulator cu azot și un sistem eficient de auto-nivelare. Capacitatea de a închide brațele independent face posibilă trecerea peste obstacole în timpul funcționării, iar articulația de siguranță protejează brațul în caz de impact. Jeturile sunt complet protejate în cadrul structurii.

Opțiuni brațe

Brațele Ti-M sunt de asemenea disponibile cu brațele din oțel inoxidabil. Tratate în întregime anti- coroziune, din oțel inoxidabil, previne formarea oxidării care, pe termen lung, poate slăbi structura brațului.

Ambele brațe din otel și cele din otel inoxidabil pot fi echipate cu flux de aer. Reglarea vitezei turbinei din cabina face posibilă distribuirea aerului, în conformitate cu necesitățile de tratament, iar ajustarea unghiului de evacuare a aerului permite contracararea oricărei abateri.

Computer Bravo + GPS

Mazzotti a ales computerul Bravo 400 ca echipament standard, cu un afișaj clar pe ecran de 5.7”a principalelor datele. Un sistem GPS extrem de eficient, care închide automat secțiuni ale brațului poate fi integrate în același monitor, pentru a opri pulverizare pe zone care au fost deja tratate. Înregistrarea ușoară a informațiilor cu memorie interna de 2 GB, 2 porturi USB și un slot SD.



Ibis 2180 Seria M

Diferențialele Mazzotti sunt rodul unui proiect început în 2005 pentru a dota vehiculele autopropulsate destinate pentru lucrul în condiții extreme, a celor care ar fi prea solicitante pentru tracțiune tradițională hidrostatică. Seria M poate accepta roți de până la 48 “ și este echipată în varianta standard cu un diferențial electronic de blocare, precum și activarea electronică a 4 roți.

Modelele IBIS 2145 M au fost proiectate pentru a fi utilizate în condiții în care tracțiunea este dificilă sau pe pante. Prin instalarea diferențialelor în unitatea finală, cuplul crescut obținut permite operarea în condiții de noroi și pe dealuri.

Versiunea M cu diferențial mecanic este disponibilă cu o gardă la sol de 1000mm, ecartament de 1800 – 2250 și bară triunghiulară de suspensie independentă față și spate.

Diferențe tehnice între Ibis seria 2180 M și Ibis 2180 P

Utilajul IBIS 2180 disponibil în versiunea cu transmisie hidrostatică P, iar în versiunea M, cu transmisie mecanică finală. IBIS 2180 P / M este mijlocul pentru tratamente rapide în cele mai dificile condiții de pantă și de tracțiune.

Reglarea Ecartamentului la seria M se realizează cu ajutorul ramelor rotative, iar la seria P este hidraulică.

Accesorii

Tamburul de înfășurare a furtunului de umplere cu pompă centrifugală. Reumplere rapidă și simultană a rezervoarelor principale și de spălare a circuitului cu pompă de mare capacitate de 500 l / min.

Sistem automat de nivelare a brațului cu 4 senzori sonici. Sistemul reglează geometria variabilă și sistemul de ridicare, menținând nivelul brațului deasupra solului.

Unitate automată de acționare Trimble Autopilot cu monitor FMX de 12,1 ” color cu touchscreen, inclusiv antenă și sistem RTK. Modem sau radar.

Disponibil cu sistem Field-IQ pentru controlul secțiunii Trimble Tambur pentru înfășurarea furtunului cu o duză pentru curățarea vehiculului, la 15 bar. Este conectat la apă și utilizează pompa de apă curată din dispozitivul de spălat circuitul. Compresor de aer pentru curățarea motorului, radiatoare și toate piesele necesare.

O gamă largă de anvelope, inclusiv 270/95 R38 (1456X284) sau 320/85 R36 (1450X315)

O antenă specială în combinație cu GPS, pentru calcularea corectă a zonei tratate pe teren deluros.

Circulație continuă, pentru a elimina orice diferențe de pulverizare, la pornirea operării la începutul terenului, distribuția produsului simultan în toate secțiunile brațului.
