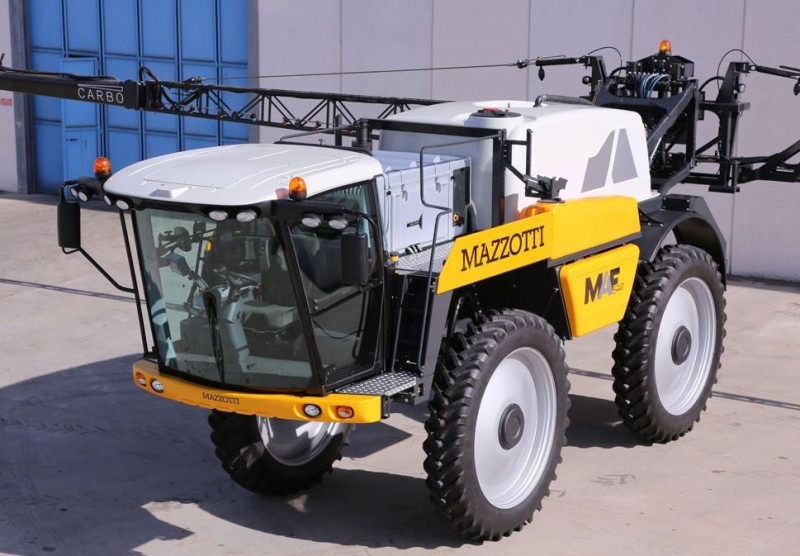

MAF 4240/5240/6240 - UN NOU ORIZONT PENTRU TEHNOLOGIE

Unele perioade reprezintă indicatoare care marchează istoria - unele produse reinventează piața. MAF, mașina auto-propulsantă de pulverizare de ultimă oră, are ca obiectiv ridicarea standardelor.

Doi ani de studii și cercetări, 60 de ani de experiență Mazotti și toate cunoștințele dobândite în urma creării seriei IBIS: noul MAF lansează un nou orizont pentru tehnologie, confort și performanță, pentru companii și profesioniști care lucrează pentru a atinge cele mai mari performanțe cu cel mai mic impact asupra mediului.

Deoarece căutarea excelenței nu se sfârșește niciodată cu MAF.

Design

Formă clară și precisă, aspect atrăgător, stil dinamic și elegant: noul MAF își arată mușchii cu eleganță.

Fiecare detaliu este conceput să combine funcționalul cu frumusețea, ergonomia și comfortul.

Interiorul cabinei este comfortabil și spațios, dotat cu un echipament tehnologic de ultimă oră, perfect chiar și pentru cei mai exigenți operatori.

Noile specificații MAF sunt uimitoare.

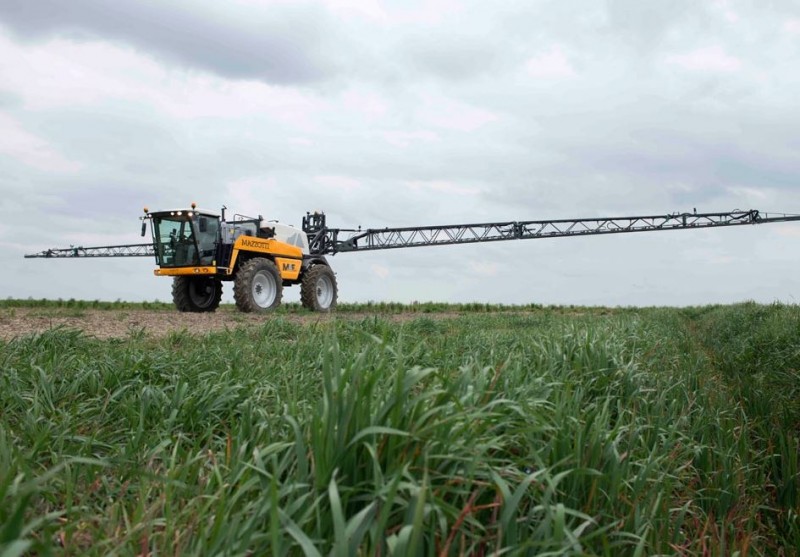

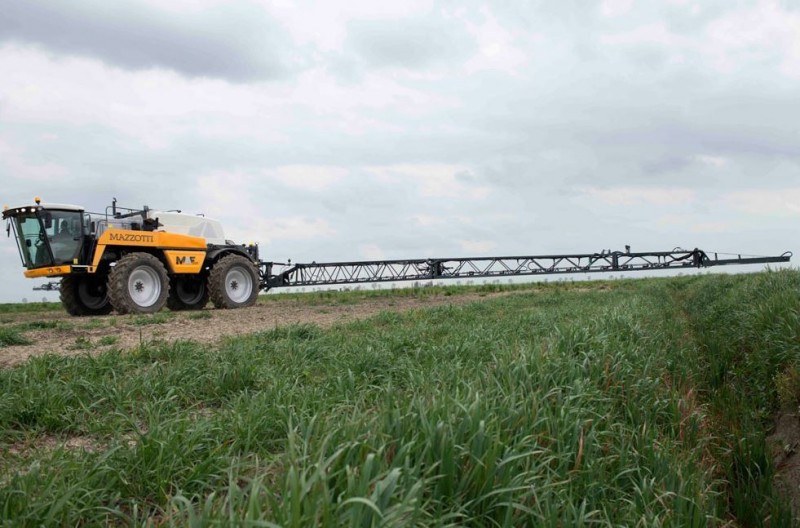

Are o greutatea extrem de scăzută, având doar 10800kg. și este echipată cu un braț de oțel de 36 m.

Distribuția greutății masei maxime totale cu brațele ridicate, este realizata în modul ideal; 50% pe puntea din față și 50% pe cea din spate.

Înălțimea sa totală nu depășește niciodată 4000mm, chiar și în configurația în care garda la sol este de de 1700 mm.

Lățimea sa pe carosabil se rezumă la 2550 mm.

• cu brațe de 28 m și 2850mm.
• cu brațe de 32/36 m

Confort

 DETALII ȘI OPȚIUNI DE AJUSTARE

Scaunul, panoul de control, mânerul de comandă și volanul dispun de zeci de opțiuni de ajustare pentru a te simți comfortabil și pregătit pentru ziua ta de lucru.

Excelentul sistem de aer condiționat și setul hi-fi vor spori placera de a conduce un MAF.

Acestea sunt nivelurile de calitate și comfort la care ne-am angajat.

Colaborarea cu CLAAS pentru aprovizionarea cabinei oferă un supliment de calitate proiectului.

Spații imense, comfort acustic excepțional de numai 67.5 dBA, vedere excelentă în timpul lucrului și al transferurilor, scaun pentru pasager standard, sistem de iluminare centrală și scaun pneumatic Kramer.

Design interior sobru, cu un sistem avansat de aer condiționat, disponibil de asemena și cu Nivelul 4, pentru îndeplinirea normelor europene.

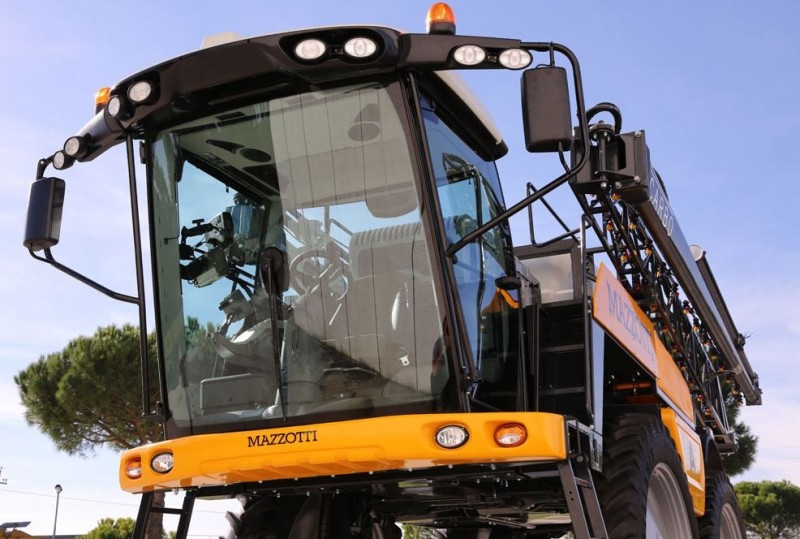

CABINA

Instrumentație completă alături de toate informațiile necesare, dispuse la îndemână.

Afișajul Terra permite o verificare eficientă, în timp real, a oricărei funcții în ceea ce privește mișcarea, sistemul hidraulic și electronic de direcție.

Un computer Bravo cu un sistem GPS opțional, activează închiderea automată a secțiunilor afișate pe ecran.

Mâner de comandă ergonomic pentru a efectua alimentarea și mișcările brațului.

Panoul de comandă este poziționat în partea laterală a mâinii

CADRUL

Cadrul robust, supradimensionat pentru sporirea siguranței, a trecut printr-un proces extrem de riguros pentru a fi protejat împotriva coroziunii.

Procesul complet de vopsire include, în afară de sablare, 8 cicluri de spălare, 2 tratamente anti-rugină, 2 straturi de lac cu pudră epoxidică arse la 190°

SUSPENSIILE

Ca urmare a unei reglări atente și precise a inovativului sistem hidraulic de suspensii independent Mazzoti , MAF-ul este extrem de comfortabil și sigur pe carosabil și în timpul lucrului.

Suspensiile sunt conectate hidraulic la fiecare ax și controlate printr-o cutie de racord hidraulică care modifică excursul și rigiditatea conform greutății. 6 acumulatori de presiune sunt stimulați în mod constant pentru a se compensa asprimea solului , menținând MAF-ul stabil și comfortabil.

DIRECȚIA

Sistemul de direcție pe 4 roți este esențial în reducerea timpului de acces pe teren dar și pentru a nu deteriora culturile. Roțile din spate le urmează intodeauna pe cele din față. Unghiul de virare este foarte limitat, cu un interval interior/exterior de 4100 respectiv 5900mm

Trecerea direcției de pe 4 roți pe 2 se activează de către o pedală.

Roți spate exclusiv Mazzotti, sistem de blocare hidraulic cu siguranță mecanică.

Garanția de a rămâne întotdeauna pe partea pe drumul cel bun, la orice oră.

3 SISTEME DE DIRECȚIE

2 roți directoare pentru lucru și transferuri

4 roți directoare pentru lucru și transferuri

4 roți directoare pentru manevrele dificile

3 GARDE LA SOL DIFERITE

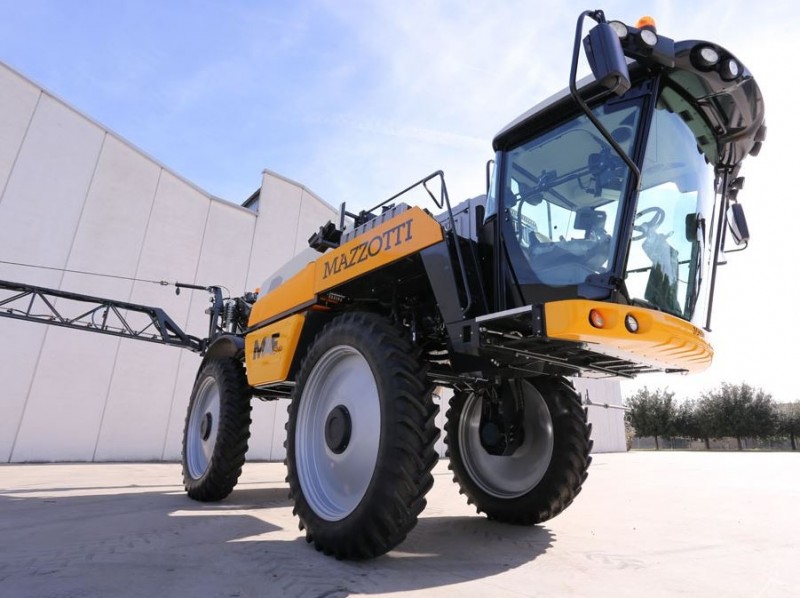

MAF-ul are garda la sol standard de 1500mm și ecartamentul de la 2250mm până la 2950mm. Conceput pentru toate tipurile de culturi, acesta poate fi disponibil și în varianta cu garda la sol potențată până la 1700 mm și ecartamentul de la 2250 până la 3000 mm, în scopul pulverizării culturilor înalte cum ar fi cele de rapiță, floarea soarelui sau porumb, fără a le deteriora.

Există deasemenea și versiunea cu garda la sol de 1300 mm și ecartamentul de la 1800 mm până la 2250 mm pentru culturile cu rânduri înguste și horticultură.

Ecartamentul

Echipat cu un sistem hidraulic pe șenile standard care permite schimbarea rapidă a direcției.

Șenila este poziționată într-un anumit punct astfel încât puteți acționa deschiderea hidraulică a osiilor conform lățimii pe care o doriți.

Ecartamentul poate fi modificat de la 1800 la 2250 mm sau de la 2250mm la 2950mm.

Ecartamentul Automat

MAF este disponibil și cu ecartament hidraulic automat, care este activat direct din cabină.

Ecartamentul poate fi modificat în două poziții pre- definite, de la 1800 mm la 2250mm și de la 2250mm la 2950mm.

Motorul

Motor puternic Perkins de 6 cilindri 238HP Tier3, optimizat pentru masinileu autopropulsante MAF, izolat acustic, disponibil și în versiunea Tier4. Un cuplu motor 990 Nm- 1900 g/m generos, permite alimentarea neîntreruptă.

ACCESIBILITATEA

Două scări hidraulice utile faciliteza accesul la cabină, la motor și la camera spațioasă pentru depozitarea produselor.

TRANSMISIA

O transmisie SAUER -POCLAIN concepută pentru a rezolva orice situație dificilă de conducere.

Două pompe SAUER comandă spatele POCLAIN și motoarele frontale, fără dispozitive electronice.

Alimentarea are două viteze, între 0-20 ?i 0-40 km, precum și un Cruise control standard, Slow motion între 0-20km.

Sistem de Răcire

Circuite de răcire separate pentru motor, pentru uleiul hidraulic și climatizare, în scopul unei performanțe perfecte.

Rezervorul de ulei hidraulic are o capacitate de 210 lt pentru a evita supraîncălzirea.

REZERVORUL

MAF 4240 și 5240 garantează o durată mare de funcționare.

Rezervorul principal are o capacitate reală de 4600 lt și respectiv 5300 lt, și include un perete de dig standard.

De asemenea, există două rezervoare pentru apa dulce cu o capacitate totală de 520 lt, pentru spălarea completă a rezervorului principal și a circuitului.

Rezervorul de combustibil are o capacitate de 320 lt, pentru o operare de lungă durată.

Încărcare

MAF Un pre-mixer rapid și mare de 60 lt, dotat cu jeturi pentru curățarea containerelor.

Încărcarea se face printr-o pompă cu o gură de scurgere de 3" sau direct printr-o pompă externă cu o gură de 2". Monitorul Visio permite vizualizarea cantității de litri introduți în rezervor.

Varianta de încărcare prin intermediul unui tambur hidraulic pentru înfă?urat furtunul și o pompă centrifugă de 500 lt/min este de asemenea posibilă.

Sistemul efectuează atât umplerea automată a rezervorului principal cât și a celor 2 rezervoare de apă dulce.

COMPARTIMENTE

Două compartimente se află pe părțile laterale ale mașinii.

Compartimentul din partea dreaptă conține o pompă puterninca cu 6 membrane de 400lt/min, precum și toate supapele electro-hidraulice, în scopul unei întrețineri ușoare.

Cel din partea stângă conține toate comenzile de funcționare în vederea încărcării cu apă și substanțe chimice. Toate supapele principale sunt monitorizate și pot fi poziționate printr-un comutator, în funcție de operațiunea care urmează să fie efectuată: umplere, curățare sau pre-amestecare.

Sistemul de curățare poate efectua un circuit de spălare completă, incluzând rezervorul, sau unul parțial, excluzând rezervorul.

Lângă compartimentul din stângă se află toate comenzile pentru pompele hidraulice.

RIDICAREA

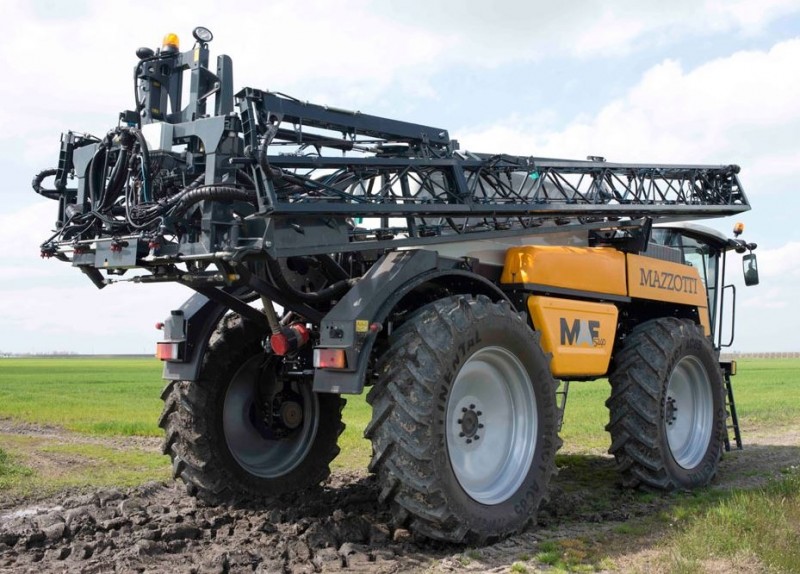

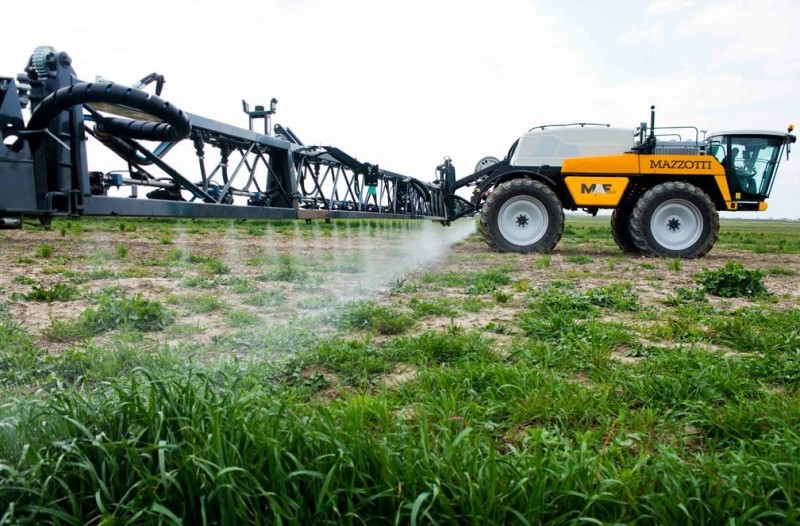

Sistem de ridicare paralelogram umed(dampened paralelogram) cu high stroke pentru ridicarea brațului până la 270 cm față de sol.

Paralelogramul adună brațele până la 36m lungime și este atenuat(dampened) prin doi acumulatori de presiune lărgiți(reamed) pentru a facilita, împreună cu suspensiile și sistemul de auto-nivelare,tratamente rapide și precise.

LUMINILE

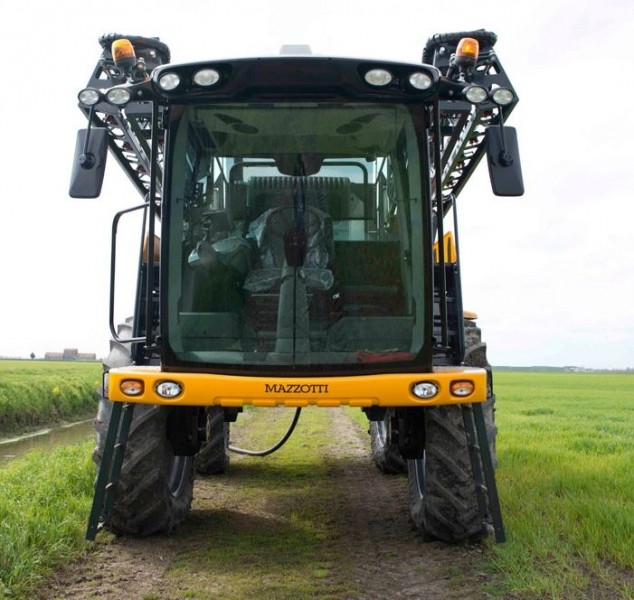

Farurile de drum și pentru munca de noapte sunt poziționate pe brațe și pe compartimentul motorului, acestea fiind incluse în echipamentul standard.

COMPUTERUL MAZZOTTI BRAVO 400 S

Computerul Bravo 400.S aes de Mazzotti este inclus în echipamentul standard. Acesta face posibilă vizualizarea completă a tuturor datelor principale pe ecranul său de 5.7".

Opțional, același ecran poate fi cuplat cu un sistem GPS eficient care permite închiderea automată a diferitelor secțiuni, de oprire a pulverizării după tratament.

Sistem de stocare a datelor ușor de folosit, 2GB memorie internă, 2 porturi USBsi slot pentru card SD.

Sistemul electric a fost foarte atent conceput. Nu are cutii de joncțiune ci o singură cutie de control impermeabilă și sigilată, poziționată sub cabină.

Legăturile CAN-BUS împreună cu legăturile Deutz, sunt cele mai bune dispozitive existente pentru eliminarea completă a infiltrațiilor de apă.

Siguranțele sunt protejate și ușor de localizat, iar testele de verificare pentru funcțiile hidraulice se află toate într-un singur loc, în afara mașinii.

ACCESORII

O gamă largă de accesorii se pot integra în aparatul tău cu autopropulsie, la alegere:

- Asistență automată de conducere Trimble EZ -Guide  250  -frâne dinamice pe roțile din fată

- camere față și spate -sisteme de nivelare automată a brațelor prin 4 senzori sonici

- antenă specială care vine în completarea GPSului, pentru o evaluare corectă a suprafețelor tratate în zone montane -circulație semi-continuă, pentru eliminarea oricărei diferențe de pulverizare între secțiunile brațelor,pe durată de început a lucrului. -tambur cu furtun pentru încărcare, cu pompă centrifugă (poza4) -protecții pentru roțile din față și spate(poza 5) -tambur cu furtun cu duză de 15-bar pentru spălarea mașinii(poza 6) -tambur cu furtun cu compresor pentru curățare - o gamă largă de anvelope: 380 / 90R54 (2042x381), 480/80 R50 (2050x530), 520/85 R46 (2048x524), 520/85R42 (1945x539) 460/85 R46 (1971x480).
